MSQシリーズ回転テーブル空気圧シリンダは、大きな転動体ベアリングを備えたワークピースの簡単な取り付けです。
特徴
1.口径（mm）：10、20、30、50。
ダブルピストン、コンパクト、ラック＆ピニオン式ロータリーアクチュエータ。
回転角度：０〜１９０°。
4.角度調整が可能です。
5.多種多様な種類と広いサイズバリエーション。
仕様
口径（mm） | 10年 | 20 | 30 | 50 | ||
流体 | 空気 | |||||
アクション | 複動 | |||||
最低作動圧力 | 基本タイプ | 0.1 MPa | ||||
高精度タイプ | 0.2 MPa | 0.1 MPa | ||||
最高使用圧力 | 調整ボルト付 | 1.0 MPa | ||||
ショックアブソーバー内蔵 | 0.6 MPa | |||||
周囲温度と液温 | 0〜60℃（凍結なし） | |||||
クッション | 両端調整可能エアクッション/内部緩衝装置 | |||||
潤滑 | 非潤滑油 | |||||
角度調整範囲 | 0〜190° | |||||
最大回転 | 190° | |||||
自動交換（オプション） | ソリッドステートスイッチ（3線式、2線式） | |||||
ポートサイズ | エンドポート | M5×0.8 | 1/8 | |||
サイドポート | M5×0.8 | |||||
サイズ | BK | PA |
1 | 5.3 | M3×0.5 |
2 | 7.5 | M3×0.5 |
3 | 9.5 | M3×0.5 |
7 | 7 | M5×0.8 |

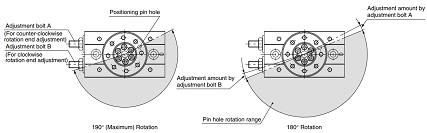

回転方向と回転角度
回転範囲の例
いいえ | 説明 | 素材 | 注意 | ||
1 | 体 | アルミニウム合金 | 陽極酸化 | ||
2 | カバー | アルミニウム合金 | 陽極酸化 | ||
3 | プレート | アルミニウム合金 | クロモート | ||
4 | シール | NBR | |||
5 | エンドカバー | アルミニウム合金 | 陽極酸化 | ||
6 | ピストン | ステンレス鋼 | |||
7 | ピニオン | クロムモリブデン鋼 | |||
8 | 六角ナット | 鋼線 | ニッケルメッキ | ||
9 | 調整ボルト | 鋼線 | ニッケルメッキ | ||
10年 | クッションパッド | サイズ：3,7 | ゴム材料 | ||
11 | 表 | アルミニウム合金 | 陽極酸化 | ||
12年 | ベアリングリテーナ | アルミニウム合金 | 陽極酸化 | ||
13年 | 磁石 | - | クロモート | ||
14年 | 指輪をはめる | 樹脂 | |||
15年 | ピストンシール | NBR | |||
16 | 深溝玉軸受 | ベアリング鋼 | |||
17年 | 深溝玉軸受 | 基本タイプ | ベアリング鋼 | ||
特殊ベアリング | 高精度タイプ | ||||
18年 | 丸頭プラスねじNo. 0 | 基本タイプ | サイズ：1〜3 | 鋼線 | ニッケルメッキ |
丸頭プラスねじ | サイズ：7 | ニッケルメッキ | |||
丸頭プラスねじ | 高圧タイプ | ニッケルメッキ | |||
19年 | 丸頭プラスネジ0番 | 鋼線 | ニッケルメッキ | ||
20 | 六角穴付ボルト | ステンレス鋼 | |||
21 | 平行ピン | 炭素鋼 | |||
22 | シールワッシャー | NBR | |||
23 | 六角穴付止めねじ | ステンレス鋼 | |||
24 | Oリング | NBR | |||
